千万不要小看它 教你装修图纸小知识

　　【摘要】 主要图纸也就是装修过程中，主要装修环节的示意图，让户主和施工人员清楚设计者的构想。各固定家具的节点大样图形、细部材料、尺寸、构造做法；墙柱面装饰造型、花台、栏杆、台阶、线角等的尺寸及其它尺寸定位。

　　千万不要小看它 教你装修图纸小知识

　　什么是原始建筑测量图呢？原始建筑测量图包括房间的具体开间尺寸、墙体厚度、层高、房间梁柱尺寸、门窗洞口的尺寸、各项管井(上下水、煤气管道、空调暖管、进户电源)的、功能、尺寸等项目，它是一切设计图纸的基础，如果一开始的测量图纸出现偏差，此后的设计图纸和施工都会因此出现误差，导致整个工程无法正常进行。因此，要重点把握原始建筑测量图！

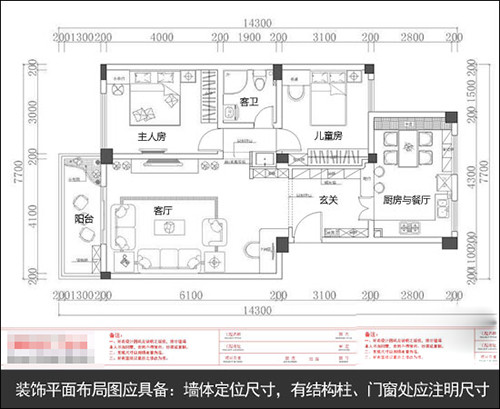

　　2、装饰平面布局图

　　千万不要小看它 教你装修图纸小知识

　　装饰平面布局图中具备的内容十分之多。其中应具备：墙体定位尺寸，有结构柱、门窗处应注明宽度尺寸；各区域名称要注全，如客厅、餐厅、休闲区等，房间名称要注全，如主卧、次卧、书房等；室内、外地面标高、墙体厚度应注明；如有楼梯，标明平面的安排、上下方向示意及梯级计算；门的方向；活动家具布置及盆景、雕塑、工艺品等的配置。

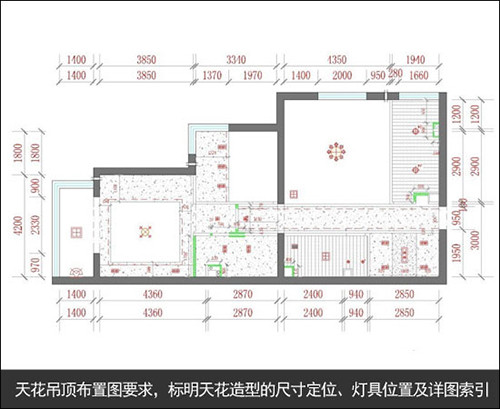

　　3、天花吊顶布置图

　　千万不要小看它 教你装修图纸小知识

　　天花吊顶布置图是天花吊顶装修项目中最重要的图纸之一。它要求标明天花造型的尺寸定位、灯具及详图索引，并应标注天花底面相对于本层地面建筑面层的高度，同时还要注全各房间的名称。

　　4、地面材质图

　　千万不要小看它 教你装修图纸小知识

　　配电图是设计图纸中十分重要的一部分，各种电源插座的都需要妥善安排，业主在查看配电图时，需要注意的是插座的、数量，的安排要根据实际使用的方便性安排，综合考虑门窗、家具的安排，不能让插座被门窗遮蔽，影响正常使用。在此小编需要提醒的是，在数量上也不能一味地追求节俭，要根据家中电器的数量和种类安排，还要适当地留出富余。
